Wat maakt een op maat gemaakt Pulse Jet-geplooid patroonfilter de investering waard?

Hoe Pulse Jet-reiniging verandert wat een filter moet doen

Pulsstraalreiniging is een veeleisende bedrijfsmodus. Een korte uitbarsting van perslucht wordt naar de schone kant van het filter geleid, waardoor de plooien gaan buigen en de stofkoek vrijkomt die zich aan de vuile kant heeft opgehoopt. Deze cyclus herhaalt zich honderden keren per dag. De filtermedia moeten daarom bestand zijn tegen herhaalde mechanische belasting, terwijl de filtratie-efficiëntie behouden blijft.

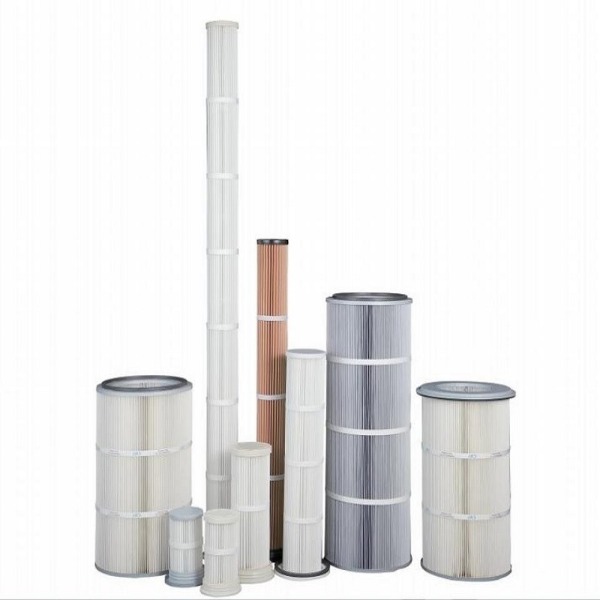

Een geplooide patroongeometrie is bijzonder geschikt voor deze omgeving, omdat deze een groot oppervlak in een compacte voetafdruk verpakt. De plooien creëren kanalen die de pulsenergie gelijkmatiger verdelen dan bij een platte zak, en de stijve constructie elimineert de noodzaak van een interne kooi. Door de kooi te verwijderen, wordt een veelvoorkomend faalpunt verwijderd: de slijtage die optreedt wanneer de stof van de tas tegen metalen steunconstructies schuurt.

Belangrijkste mechanische verschillen tussen zakken en geplooide cartridges

Geplooide media bieden vier tot zes keer het filtratieoppervlak van een standaardzak in hetzelfde behuizingsvolume.

Geen kooi betekent geen bodemslijtage en geen kooicorrosie die bijdraagt ​​aan voortijdig falen.

De pulsenergie wordt verdeeld over een zelfdragend plooipakket in plaats van over een flexibele stoffen buis.

Eindkappen en flenzen van cartridges kunnen machinaal worden bewerkt zodat ze passen bij bestaande buisplaten zonder aanpassing van de behuizing.

Waarom aangepaste afmetingen geen luxe zijn, maar een vereiste

Stofafscheiderbehuizingen zijn zelden uitwisselbaar. Een unit die in 1998 in een cementfabriek werd geïnstalleerd, heeft mogelijk een buisplaat met een boutcirkel die niet langer overeenkomt met het huidige catalogusaanbod. Een farmaceutische instelling heeft mogelijk een patroon nodig die past in een roestvrijstalen behuizing met een specifieke sanitaire afwerking. Een metaalbewerkingswerkplaats heeft mogelijk een korte, brede cartridge nodig voor een onopvallende collector die ter plaatse op maat is gemaakt.

Wanneer een standaardcartridge in een niet-standaard behuizing wordt gedrukt, gebeuren er verschillende dingen. De afdichting zit mogelijk niet goed vast, waardoor stof het filter kan passeren. Het is mogelijk dat de cartridge de pulse jet-venturi niet correct inschakelt, waardoor de reinigingsefficiëntie afneemt. Het beschikbare filteroppervlak kan kleiner zijn dan het systeem nodig heeft, waardoor de ventilator harder moet werken en de drukval toeneemt.

Kritieke afmetingen die moeten worden aangepast

Mediaselectie: de stof afstemmen op de bedrijfsomstandigheden

De media vormen het hart van elke filterpatroon. Een cartridge die goed presteert in een cementoven, kan in een chemische droger snel kapot gaan. Het verschil ligt in de vezelchemie, de oppervlaktebehandeling en de manier waarop de media worden geplooid en afgewerkt.

Veel voorkomende mediatypen en hun operationele enveloppen

Bij de mediakeuze gaat het ook om de afwerking. Geschroeide, gekalanderde of PTFE-gecoate oppervlakken veranderen de manier waarop stof uit de plooien vrijkomt. In toepassingen waar stof olieachtig of hygroscopisch is, kan een membraan essentieel zijn. Bij schurende toepassingen kan een zwaarder medium of een beschermend gaas nodig zijn.

Hoe aangepaste plooien de drukval en het energieverbruik optimaliseren

Differentiële druk, vaak afgekort als DP, is de meest bruikbare indicator van filterprestaties en energiekosten. Elke eenheid DP vertegenwoordigt de weerstand die de ventilator moet overwinnen. In een typische pulsstraalstofafscheider neemt de ventilator het grootste deel van het elektriciteitsverbruik voor zijn rekening. Het verminderen van de DP met zelfs maar een kleine marge kan meetbare besparingen opleveren gedurende een jaar continu gebruik.

Aangepaste plooien beïnvloeden DP op verschillende manieren. De plooidiepte, de plooiafstand en de mediapermeabiliteit bepalen hoe gemakkelijk lucht door de cartridge gaat. Een cartridge met te weinig plooien heeft een hoge gezichtssnelheid en een hoge DP. Een cartridge met te veel plooien kan het stof te strak oppakken, waardoor brugvorming en onvolledige reiniging ontstaan.

Veldgegevens uit vervangingsprojecten laten consequent zien dat een goed gespecificeerde, op maat gemaakte geplooide cartridge de operationele DP met dertig tot vijftig procent kan verminderen in vergelijking met versleten tassen of niet-passende cartridges. Het exacte cijfer is afhankelijk van de stofbelasting, de reinigingscyclus en het geselecteerde medium.

Industrieën waar aangepaste cartridges specifieke problemen oplossen

Verschillende industrieën brengen verschillende uitdagingen met zich mee. Een cartridge die in de ene goed werkt, kan in de andere defect raken. In de volgende secties worden algemene toepassingen en de aangepaste functies beschreven die er het meest toe doen.

Cement- en mijnstofinzameling

Cementstof is schurend en alkalisch. Het heeft de neiging zich stevig op te pakken en weerstand te bieden tegen loslaten tijdens pulsreiniging. Een op maat gemaakte cartridge voor deze omgeving maakt doorgaans gebruik van een zwaarder polyestermateriaal met een geschroeid oppervlak, diepere plooien om de inlaatsnelheid te verminderen en een robuust ontwerp van de eindkap dat bestand is tegen slijtage door de stofinlaat.

Chemische verwerking en afvalverbranding

Chemische processen produceren vaak zure of corrosieve deeltjes. PPS-media zijn een gebruikelijke keuze omdat het beter bestand is tegen hydrolyse en zuuraantasting dan polyester. Bij afvalverbranding kunnen sporen van waterstofchloride en zwaveloxiden filtermedia snel afbreken. Een op maat gemaakte cartridge met PPS-media en een beschermend membraan kan de levensduur aanzienlijk verlengen.

Voedsel- en farmaceutische productie

In deze industrieën zijn filtratie-efficiëntie en reinigbaarheid van het grootste belang. Nanovezelmedia vangen submicrondeeltjes op die standaardmedia kunnen passeren. De patroonconstructie moet ook spleten vermijden waar bacteriën zich kunnen nestelen. Vaak zijn op maat gemaakte eindkappen met vloeiende overgangen en sanitaire afwerkingen vereist.

Metaalbewerking en lasrookafzuiging

Lasrook is fijn, plakkerig en bevat vaak metaaloxiden. Standaardcartridges kunnen snel verblinden. Een op maat gemaakte cartridge met een PTFE-membraan en een plooigeometrie die is geoptimaliseerd voor pulsafgifte kan de luchtstroom behouden en het interval tussen vervangingen verlengen.

Een aangepaste cartridge opgeven zonder te veel te betalen

Maatwerk betekent niet automatisch duur. De kosten van een op maat gemaakte cartridge worden bepaald door de media, de hardware, de tooling en de bestelhoeveelheid. Voor veel toepassingen is de prijspremie ten opzichte van een standaardcartridge bescheiden, en de besparingen op energie en vervangingsfrequentie compenseren het verschil snel.

Informatie die u moet verzamelen voordat u een offerte aanvraagt

Bestaande filterafmetingen of een tekening van de buisplaat en behuizing.

Bedrijfstemperatuurbereik, inclusief pieken.

Stofsamenstelling en concentratie.

Huidige drukverschil en reinigingscyclus.

Persluchtdruk en pulsduur.

Vereiste filtratie-efficiëntie of emissielimiet.

Jaarlijkse hoeveelheid en gewenst leveringsschema.

Door deze informatie te verstrekken, kan de filterfabrikant zonder giswerk de juiste media, plooigeometrie en hardware aanbevelen. Het vermindert ook het risico op een kostbare fout.

Kwaliteitscontroles die een goede cartridge onderscheiden van een aansprakelijkheid

Niet alle op maat gemaakte cartridges zijn volgens dezelfde standaard gebouwd. Een cartridge die er aan de buitenkant goed uitziet, kan voortijdig defect raken als de plooien niet goed zijn afgedicht, als de media beschadigd raken tijdens het plooien of als de einddoppen niet correct zijn verbonden.

Belangrijke stappen voor kwaliteitscontrole

Media-inspectie op gaten, dunne plekken en inconsistent gewicht.

Verificatie van het aantal plooien en de plooidiepte aan de hand van de specificatie.

Testen van de integriteit van de eindkapverbindingen.

Dimensionale inspectie van flenzen en afdichtingen.

Luchtdoorlaatbaarheidstesten op afgewerkte patronen.

Verpakking die de plooien beschermt tijdens transport.

Een leverancier die deze stappen kan documenteren, zal waarschijnlijk een cartridge leveren die presteert zoals verwacht. Vraag om testrapporten of voorbeeldcartridges voordat u een grote bestelling plaatst.

Vervangingscompatibiliteit: verlenging van de levensduur van bestaande apparatuur

Veel industriële stofafscheiders blijven tientallen jaren in gebruik. Het kan zijn dat de fabrikant van de originele uitrusting het filter niet langer ondersteunt, of dat de vervangende onderdelen duur kunnen zijn en traag verkrijgbaar zijn. Er kan een op maat gemaakte cartridge worden ontworpen die in de bestaande behuizing past en de oorspronkelijke filterprestaties evenaart of zelfs overtreft.

Deze aanpak is vooral waardevol wanneer het originele filter een zak is en de operator wil upgraden naar een geplooide cartridge. De conversie vereist vaak een aangepaste adapter of een nieuwe pijpplaat, maar het resultaat is een systeem met een groter filteroppervlak, een lagere DP en een lager persluchtverbruik.

Factoren waarmee u rekening moet houden bij het vervangen van zakken door cartridges

Veel voorkomende fouten bij het bestellen van aangepaste filters

Zelfs ervaren onderhoudsteams kunnen fouten maken bij het specificeren van op maat gemaakte cartridges. De meest voorkomende fouten zijn niet van technische, maar van procedurele aard.

Fout 1: Alleen het oude filter meten

Het oude filter is mogelijk vervormd tijdens onderhoud. Het meten van een gebruikte cartridge kan fouten veroorzaken. Het is beter om de behuizing en de pijpplaat rechtstreeks te meten, of om de originele uitrustingstekeningen te raadplegen, als deze beschikbaar zijn.

Fout 2: Piektemperatuur negeren

Een filter dat continu bij 120 C werkt, kan tijdens een processtoring korte schommelingen tot 160 C zien. Als het medium alleen voor de continue temperatuur wordt geselecteerd, kan het tijdens de piek uitvallen. Geef altijd zowel continue als piektemperaturen op.

Fout 3: Media kiezen alleen op basis van de prijs

De minst dure media zijn mogelijk niet de meest economische gedurende de levensduur van het filter. Een medium dat snel kapot gaat of voortijdig faalt, zal meer aan vervangingsarbeid en uitvaltijd kosten dan een duurder medium dat langer meegaat.

Fout 4: Het reinigingssysteem over het hoofd zien

Een op maat gemaakte cartridge moet werken met het bestaande pulse jet-systeem. Als de polsdruk te laag is of de venturi niet goed past, zal zelfs een goed gemaakte cartridge niet goed reinigen. Het reinigingssysteem moet worden beoordeeld als onderdeel van de cartridgespecificatie.

Hoe u een leverancier van aangepaste filters evalueert

De leverancier is net zo belangrijk als het product. Een leverancier die verstand heeft van stofopvangsystemen kan kostbare fouten helpen voorkomen. Een leverancier die media simpelweg op maat snijdt, kan een cartridge leveren die wel past, maar niet presteert.

Vragen die u aan een potentiële leverancier kunt stellen

Kunt u testgegevens verstrekken voor soortgelijke toepassingen?

Wat is uw proces voor het verifiëren van afmetingen?

Hoe gaat u om met de mediaselectie voor corrosief stof of stof met hoge temperaturen?

Kunt u referenties geven uit vergelijkbare sectoren?

Wat is uw levertijd voor op maat gemaakte cartridges?

Biedt u monstercartridges ter evaluatie aan?

Een leverancier die deze vragen duidelijk beantwoordt en documentatie levert, heeft meer kans om een ​​succesvol filter op maat te leveren.

Veelgestelde vragen

Vraag 1: Kunnen jullie cartridges maken die passen bij de afmetingen van mijn bestaande filterhuis?

Ja. Op maat gemaakte cartridges worden vervaardigd volgens de afmetingen van de bestaande behuizing en buizenplaat. Geef een tekening of nauwkeurige metingen van de buisplaat, het interieur van de behuizing en de locatie van de pulse jet-venturi. De cartridge wordt zo gebouwd dat hij zonder aanpassingen aan de behuizing past.

Vraag 2: Wat is de minimale bestelhoeveelheid voor op maat gemaakte geplooide patroonfilters?

Minimale bestelhoeveelheden variëren per mediatype en hardwarecomplexiteit. Voor veel aangepaste configuraties kan een kleine proefbestelling worden geproduceerd voordat een grotere productierun plaatsvindt. Bespreek uw wensen met de leverancier om de meest economische aanpak te bepalen.

Vraag 3: Hoe kies ik de juiste media voor mijn pulse jet-systeem?

De mediakeuze is afhankelijk van temperatuur, stofchemie, slijtage en vocht. Polyester is geschikt voor algemeen stof tot 130 C. PPS is bestand tegen zure en hogere temperaturen tot 176 C. Aramide wordt gebruikt voor toepassingen bij hoge temperaturen tot 200 C. PTFE-membraan- en nanovezelopties verbeteren de efficiëntie van het vrijkomen en opvangen van fijn of kleverig stof.

Vraag 4: Zal ​​een op maat gemaakte cartridge mijn persluchtverbruik verminderen?

In veel gevallen wel. Een geplooide cartridge met geoptimaliseerde plooigeometrie en geschikte media kan een lager drukverschil handhaven, wat betekent dat het pulse jet-systeem niet zo vaak of zo lang hoeft te vuren. De exacte reductie is afhankelijk van de toepassing en de staat van het bestaande reinigingssysteem.

Vraag 5: Hoe lang duurt het voordat ik een bestelling voor aangepaste cartridges ontvang?

De doorlooptijd is afhankelijk van de beschikbaarheid van media, de hardwarefabricage en de bestelhoeveelheid. Bij een typische aangepaste bestelling kan het enkele weken duren vanaf de goedkeuring van de tekeningen tot aan de verzending. Er zijn mogelijk spoedopties beschikbaar voor dringende vervangingen.

Vraag 6: Kunnen op maat gemaakte cartridges de zakken in een bestaande stofafscheider vervangen?

Ja, maar de conversie vereist een zorgvuldige evaluatie. De behuizing moet voldoende ruimte hebben voor de cartridge. Het pulse jet-systeem moet mogelijk worden aangepast. De trechter en de stofafvoer moeten mogelijk worden aangepast. Een leverancier die ervaring heeft met conversies van zak naar cartridge kan het proces begeleiden.
