De industriële luchtkwaliteit blijft een van de meest urgente uitdagingen in de moderne productie, metallurgie en zware verwerking. Werknemers in gieterijen, staalfabrieken, chemische fabrieken en raffinaderijen worden routinematig aan gevaarlijke dampen, zwevende deeltjes en vluchtige organische stoffen. Langdurige inademing van deze verontreinigende stoffen leidt tot aandoeningen van de luchtwegen, beroepskanker en effectieve productiviteit. Gelukkig zijn de technische controles maximaal geëvolueerd. Een van de meest effectieve maatregelen is de implementatie van een robuust rookafzuigsysteem (FES).
Voordat we ons verdiepen in specifieke technologieën, is het essentieel om te begrijpen wat ‘giftige lucht’ in industriële omgevingen inhoudt. Zware stoten fijne deeltjes (PM2,5 en PM10), metaaldampen (lood, chroom, mangaan), zwaveldioxide, stikstofoxiden, koolmonoxide en polycyclische aromatische koolwaterstoffen uit. Tijdens het tappen van hoogovens komt bij hoge temperatuur heimelijk ijzer bijvoorbeeld een dichte rookpluim vrij die ijzeroxiden, grafiet en andere sporenelementen bevat. Zonder goede lokale afzuigventilatie verspreidt deze verontreiniging zich door de werkplaats, bezinkt op oppervlakken en komt in de longen van de werknemers terecht.
De gezondheidseffecten zijn niet theoretisch. Chronische symptomen kunnen metaaldampkoorts, astma-achtige symptomen, longfibrose en neurologische schade veroorzaken. Bovendien leggen regelgevende bepalende zoals OSHA (Occupational Safety and Health Administration) en de EPA (Environmental Protection Agency) strikte begroetbare limieten (PEL's) op. Niet-naleving leidt tot hoge boetes, wettelijke aansprakelijkheid en reputatieschade. Daarom is investeren in betrouwbare opvang- en behandelingsapparatuur zowel een ethische overweging als een zakelijke.
Een goed ontworpen rookafzuigsysteem (FES) werkt volgens een eenvoudig maar effectief principe: opvangen bij de bron, door kanalen transporteren, de verontreinigingen filteren of behandelen en schone lucht afvoeren. In het geval van tot algemene ventilatie waarbij verontreinigende stoffen worden verbeterd, worden deze bij bronafvang verwijderd voordat ze in de ademzone terechtkomen. De belangrijkste componenten zijn onder meer:
Afzuigkappen (types met gesloten kap, luifel of zijwaartse trek)
Kanalennetwerk met voldoende transportsnelheid
Luchtreinigingsapparaat (filters, scrubbers, elektrostatische stofvangers)
Luchtverplaatsende ventilator met passende statische druk
Stapel- of recirculatie-uitlaat
Hiervan is de opvangkap misschien wel de meest kritische. Als de afzuigkap de rook op het punt waar deze ontstaat niet efficiënt opvangt, wordt de stroomafwaartse apparatuur ineffectief. Hier spelen industriële stofafzuigkappen en gespecialiseerde hoogovenoplossingen een beslissende rol.

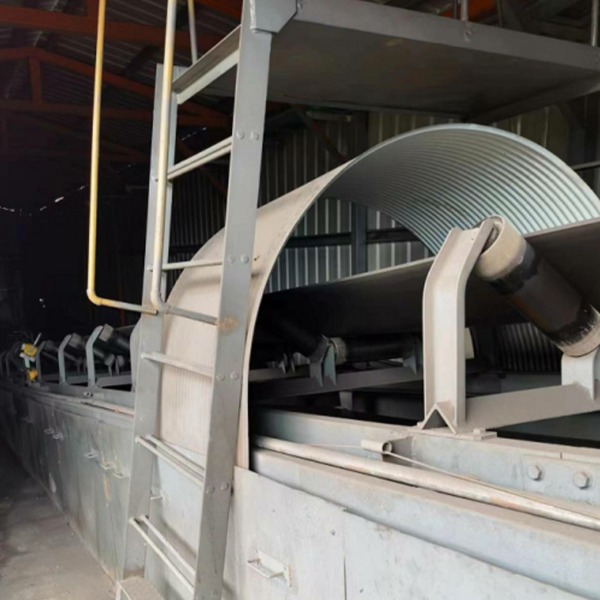

Industriële stofafzuigkappen zijn ontworpen voor een breed scala aan toepassingen: slijpen, snijden, lassen, materiaaltransport, mengen en verpakken. Hun geometrie is afgestemd op het proces. Een ronde kap met flens werkt bijvoorbeeld goed bij vallende materiaalstromen, terwijl een kap met gleuf lange transportpunten bedekt. Belangrijke ontwerpoverwegingen zijn onder meer de aanzuigsnelheid, de hoek van de kap en de afstand tot de bron.
Een veel interessante fout is het gebruik van een kleine kap of het te ver weg plaatsen van het punt waar stof ontstaan. De aanbevolen opvangsnelheid voor de meeste droge stofdeeltjes variërend van 0,5 tot 2,5 m/s op het moment van vorming. Industriële stofafzuigkappen moeten ook bestand zijn tegen slijtage. Bij zware stofbelasting voortgezet kappen met vervangbare verbruiksplaten de. Bovendien maken modulaire ontwerpen reinigingstoegang mogelijk zonder het hele kanaal te demonteren.
| Kaptype | Typische toepassing | Opvangefficiëntie (%) | Onderhoudsfrequentie |
|---|---|---|---|
| Gesloten kap | Aftapgat van de oven, oplader van de reactor | 90–98 | Laag (kwartaal) |
| Externe luifel | Lasstation, open tank | 70–85 | Matig (tweemaandelijks) |
| Afzuigtafel | Handslijpen, polijsten | 85–95 | Hoog (maandelijks) |
| Gegleufde capuchon | Transportbandoverdracht, zakkendump | 75–88 | Matig (tweemaandelijks) |
De bovenstaande tabel illustreert dat volledig gesloten ontwerpen krachtig beter dan externe afzuigkappen. Dit is de naam die relevant is voor processen met hoge temperaturen en hoge emissies, zoals het tappen van hoogovens.
Een van de meest geschikte toepassingen voor elk rookbeheersingssysteem is het aftapgat van de hoogoven. Tijdens het tappen vloeiend ijzer bij temperaturen boven de 1500°C vanuit de oven naar de lopers, waarbij een enorme hoeveelheid rook vrijkomen. De rook bevat fijne ijzeroxidedeeltjes, onverbrande koolstof en gecondenseerde metaaldampen. Traditionele afzuigkappen met zijwaartse trek zijn vaak onterikend omdat ze geen langdurige gasuitbarstingen of grote dampvolumes kunnen opvangen.
De oplossing ligt in een gespecialiseerde hoogovenaftapgatafvangkap. Een typisch high-performance ontwerp bestaat uit een volledig gesloten kap die direct boven het kraangat en de loper wordt geplaatst. Deze kap bevat drie cruciale kenmerken:
Interne zuigpoorten strategisch gelegen langs het rooktraject. Deze poorten creëren een negatieve druk in de kap, waardoor de rook naar beneden en weg van de machinist wordt gezogen.
Bovenop een beweegbare deur van de behuizing. Deze deur is essentieel voor toegang voor onderhoud. Na het tikken moeten de werknemers de openingsmachine of het kleipistool (dat het aftapgat afdicht) inspecteren. De beweegbare deur maakt toegang tot de bovenloopkraan of waterdichte inspectie mogelijk zonder de hele kap te verwijderen.
Thermische isolatiematerialen bekleding van de binnenoppervlakken. Omdat ijzer op onvoorspelbare wijze kan spatten, moet het kapbestand zijn tegen direct contact met metaal en slakken >1500°C. Isolatie grotendeels ook de temperatuur van het buitenoppervlak tot onder de 60°C, waardoor personeel in de buurt wordt beschermd en hitteschade aan structurele ondersteuning wordt voorkomen.
Wanneer dit type aftapgatafzuigkap van een hoogoven op de juiste wijze is geselecteerd, vangt dit type afzuigkap ten minste 95% van de rook op die wordt opgelost tijdens drie belangrijke handelingen:
Normaal gesproken (ijzer stroomt in lopers)
Het kraangat openen (boren of zuurstofprikken)
Aftapgat afsluiten (injecteren van modder/klei)
Zelfs tijdens een grote explosieve of abrupt van de gasdruk onverwacht de gesloten kap als een tijdelijk reservoir. De rook blijft gesloten in de kap en stroomt niet de werkplaats in. Deze insluitingsfunctie voorkomt gevaarlijke diffuse emissies die anders de luchtkwaliteitsnormen zouden schenden.
Een ander voordeel is de vermindering van de warmtestraling in het gietvloeroppervlak. Conventionele open kappen laten een aanzienlijke hoeveelheid stralingswarmte ontsnappen, waardoor de omgevingstemperatuur naar oncomfortabele en onveilige niveaus stijgt. De omvangrijke behuizing vangt niet alleen op, maar blokkeert ook stralingswarmte, waardoor het comfort voor de werknemers wordt verbeterd en hittestressincidenten worden verminderd.
Gezien de extreme omstandigheden is de materiaalkeuze van het grootste belang. De binnenschaal die in contact komt met demping is meestal gemaakt van roestvrij staal of een hogetemperatuurlegering, terwijl de isolatielaag uit keramische vezels of een vuurvaste deken kan bestaan. De buitenste schil blijft koel genoeg om kort aan te raken (hoewel waarschuwingsborden nog steeds worden aanbevolen).
Het beweegbare deurmechanisme verdient speciale aandacht. Het moet soepel glijden of scharnieren zonder vast te lopen als gevolg van thermische uitzetting. Gasveren of contragewichten ondersteunende de bediening. Bovendien is de deur voorzien van afdichtingsstrips om de zuigefficiëntie te behouden wanneer deze gesloten is. Inspecties van de openingsmachine van de modderkanon worden via deze bovendien uitgevoerd, waardoor het niet meer nodig is om de besloten motorkapruimte op te treden. Dit ontwerp respecteert zowel de opnameprestaties als de praktische onderhoudsmogelijkheden.
Een hoogovenaftapgatafvangkap werkt niet alleen. Het is een onderdeel van een groter rookafzuigsysteem (FES). Stroomafwaarts van de kap moet het kanaalwerk gassen met een hoge temperatuur verwerken. Een typische geur omvat:
Vonkenvanger of bezinkkamer – onmogelijke grote, componentende deeltjes om de filters te beschermen.
Afschrikgedeelte (optioneel) – koelt gassen van 200–300°C tot <120°C voor doekfilters.
Primaire stofafscheider – cycloon of multicycloon voor grove deeltjes.
Laatste filter – patroon van filterhuis met PTFE-membraan voor fijnstof.
Inductieventilator – gedimensioneerd voor statisch drukverlies over de kap, kanalen en filters.
Omdat de rook van een hoogoven kleverige submicrondeeltjes bevat, wordt in de filtereenheid vaak pulsstraalreiniging toegepast. De besturingslogica van het systeem kan in de verbinding staan met het tapschema: wanneer de boorgatboor wordt geactiveerd, draait de ventilator harder om de vereiste opvangsnelheid te behouden.
Hoewel deeltjes de meest waarschijnlijke verontreinigende stof zijn, komen bij veel industriële processen gasvormige verontreinigingen vrij, zoals zwaveldioxide (SO₂), waterstofchloride (HCl), ammoniak (NH₃) en vluchtige organische stoffen (VOS). Om deze te verwijderen zijn afgasbehandelingstechnologieën nodig die verder gaan dan eenvoudige filtratie.
Afgasbehandeling feitelijk doorgaans naar een riekende chemische of biologische processen die gasvormige verontreinigende stoffen neutraliseren of omzetten in goedaardige stoffen. Veel lastige methoden zijn onder meer:
Nat schrobben – De gasstroom passeert een vloeistof (water of alkalische/zure oplossing). Een gepakt-bedwasser met loogoplossing absorbeert bijvoorbeeld SO₂ en HCl.
Adsorptie – Actieve kool- of zeolietbedden vangen VOS en kwikdamp op. De beperkte media kunnen worden geregenereerd of verwijderd.
Thermische of katalytische oxidatie – Bij brandbare stoffen breken hoge temperaturen (700–1000 °C) VOS af in CO₂ en water. Katalytische versies werken bij lagere temperaturen.
Selectieve katalytische reductie (SCR) – Verwijder stikstofoxiden (NOx) door te reageren met ammoniak via een katalysator.
In geïntegreerde systemen wordt de behandeling van afgas vaak de deeltjesbeheersing beschreven. De reden is simpel: deeltjes zouden de adsorberbedden verstoppen of de katalysatoroppervlakken vervuilen. Een goede geordende opstelling maakt dus eerst gebruik van een rookafzuigsysteem (FES) met hoogefficiënte industriële stofopvangkappen en leidt vervolgens de gereinigde, maar gasvormige stroom naar een wasser of adsorber.
Verschillende ingewikkelde verschillende configuraties voor de behandeling van afgas. Voor een staalfabriek met een hoogoven zijn de belangrijkste gasvormige verontreinigende stoffen koolmonoxide (meestal verbrand) en kleine hoeveelheden SO₂. Als de fabriek echter ook sinter- of pelletiseerlijnen exploiteert, kunnen dioxines en furanen aanwezig zijn, waardoor injectie van actieve kool nodig is. Chemische fabrieken die monomeren verwerken, producent VOS de regeneratieve thermische oxidatiemiddelen (RTO's) nodig hebben.
Een veelgemaakte fout is het ontwerpen van de afvalgasbehandeling zonder inzicht in de variabiliteit in stroomsnelheid en concentratie. Een competente oplossing omvat buffertanks van bypass-leidingen voor verstoorde omstandigheden. Bied bovendien continue emissiemonitoringsystemen (CEMS) realtime gegevens over de toevoersnelheden van reagentia aan te passen (bijvoorbeeld kalkslurry voor het wassen van zure gassen).
Een hoogovenafzuigkap met hoog afvangvermogen vermindert het totale gasvolume dat moet worden beheerd, omdat het verdunning met omgevingslucht voorkomt. Kleinere gasvolumes met kleinere kanaaldiameters, minder ventilatorvermogen en compactere apparatuur voor de behandeling van afgas. Om omgekeerde zuigt een lekkende of slecht geplaatste kap grote aanzienlijke ‘valse lucht’ aan – schone lucht die de bron omzeilt – waardoor de systeemgrootte onnodig wordt opgeblazen.
Wanneer ingenieurs een rookafzuigsysteem (FES) specificeren, moeten ze daarom beginnen met de afzuigkap. Een gesloten, geïsoleerd ontwerp met beweegbare deuren, zoals hierboven beschreven, is de gouden standaard voor hoogovens. Voor andere processen gelden functionele principes: sluit de bron zoveel mogelijk af, gebruik waar nodig thermische isolatie en voorzie toegangsdeuren voor onderhoud.
Een terugkerend probleem bij de industriële rookbeheersing is het verwaarlozen van de toegang voor onderhoud. Veel systemen werken de eerste zes maanden goed, maar gaan daarna de prestaties achteruit omdat de afzuigkappen verstopt raken, de kanalen lekken of de filters blind worden. De beweegbare deur van de aftapgatafvangkap van de hoogoven is een voorbeeld van een goed ontwerp: operators kunnen de aftapgatmachines inspecteren zonder het rookafzuigsysteem (FES) te stoppen of de kap te demonteren. Op dezelfde manier moeten industriële stofafzuigkappen scharnierende toegangspanelen of snelsluitklemmen hebben.
Reguliere onderhoudswerkzaamheden omvatten:
Het verwijderen van opgehoopt stof uit de binnenkant van de kap (met behulp van vacuüm of perslucht).
Inspecteren van de isolatie op het afsnijden of afblazen.
Controle van de integriteit van de zuigpoorten – poorten mogen niet worden geblokkeerd door slakken of gestold ijzer.
Deurafdichtingen testen op luchtlekkage.
Een preventief onderhoudsschema, gecombineerd met training voor onderhoudspersoneel, zorgt ervoor dat het rookafzuigsysteem (FES) functioneel is ontworpen afvangefficiëntie.
De volgende tabel combineert verschillende extractieoplossingen op basis van de ernst van de toepassing, efficiënte en goedkope kosten. Houd er rekening mee dat deze algemene trends zijn; Werkelijke prestaties zijn afhankelijk van de juiste techniek.
| Oplossingstype | Beste voor | Efficiëntie vastleggen | Relatieve kosten (geïnstalleerd) | Onderhoudscomplexiteit |
|---|---|---|---|---|
| Hoogovenaftapgatafvangkap (gesloten, geïsoleerd) | Hoge temperatuur, hoge rookontwikkeling, intermitterend werkend | 95–98% | Hoog | Matig |
| Algemene industriële stofafzuigkap (meegeleverd) | Transportbanden, brekers, mixers | 90-95% | Middelmatig | Laag |
| Externe luifel | Lassen, solderen, laboratorium | 70-85% | Laag | Zeer laag |
| Afgasbehandeling (natte wasser) | Zure gassen, oplosbare VOS | 85–99% (gasspecifiek) | Middelmatig–Hoog | Hoog (vloeistofbehandeling) |
| Afgasbehandeling (koolstofadsorber) | Lage concentratie VOS, geuren | 80-95% | Middelmatig | Middelmatig (koolstofvervanging) |
Voor een hoogoventoepassing levert de combinatie van een krachtige hoogovenaftapgatafvangkap met een filterhuis (voor fijnstof) en een scrubber (indien SO₂ gereguleerd is) de beste resultaten op.
Voor een faciliteit die een upgrade van nieuwe installatie voorgesteld, worden de volgende stappen aanbevolen:
Karakteriseer de emissies – Identificeer elke bron, ontmoet het rookvolume, de temperatuur, de deeltjesgrootte en de gassamenstelling.
Stel de efficiëntie van het vastleggen van doelen in – Gebaseerd op verplichte limieten en interne gezondheidsdoelstellingen.
Selecteer kaptypes – Kies voor bronnen met hoge temperaturen, zoals kraangaten, een gesloten, geïsoleerd ontwerp met beweegbare deur. Voor andere processen zijn industriële stofafzuigkappen geschikt voor de taak.
Ontwerp kanaal- en ventilatorsysteem – Zorg ervoor dat de transportsnelheid bezinking voorkomt (doorgaans 15–20 m/s voor zware stof).
Kies voor deeltjesbeheersing – Baghouse of cartridge-verzamelaar.
Voeg indien nodig een afgasbehandeling toe – Voor gasvormige verontreinigende stoffen.
Installeer monitoring en controles – Drukdalingen, ventilatorstatus en emissiemetingen.
Treinbestuurders en onderhoudspersoneel – Benadruk het belang van het gesloten houden van de beweegbare deur, namens tijdens onderhoud.
Mythe: “Een gesloten kap zal oververhitten en falen.”
Feit: Bij een goede isolatie en een interne luchtstroom (afzuiging) blijft de kap binnen de materiële grenzen. De bewegende lucht voert stralingswarmte af.
Mythe: “Afgasbehandeling is te duur voor kleine installaties.”
Feit: Er bestaan schaalbare oplossingen, waaronder modulaire scrubbers en regenereerbare adsorbers. De kosten van niet-naleving (boetes, rechtszaken, gezondheidsclaims) zijn vaak hoger dan de investering in behandeling.
Mythe: “Industriële stofafzuigkappen zijn allemaal hetzelfde.”
Feit: De geometrie, plaatsing en luchtsnelheid van de kap bepalen de efficiëntie. Een motorkap van € 5.000 kan beter worden onderscheiden dan een kap van € 50.000, als deze op de juiste manier is ontworpen.
Giftige lucht in industriële omgevingen is geen opzettelijke productiekost. Het is een probleem met bewezen technische oplossingen. Een goed ontworpen rookafzuigsysteem (FES) met industriële stofopvangkappen voor algemene processen en een gespecialiseerde hoogovenafzuigkap voor toepassingen bij hoge temperaturen kan meer dan 95% van de vervuilde emissies verwijderen. In combinatie met de juiste afgasbehandeling worden zelfs gasvormige verontreinigende stoffen geneutraliseerd voordat ze worden geloosd.
Het specifieke ontwerp van een hoogovenafzuigkap voor aftapgaten – volledig omsloten, met interne aanzuigpoorten, een beweegbare bovendeur voor onderhoud en thermische isolatie om spatten van magnetische ijzer te afwezig – laat zien hoe doordachte techniek zowel de afvangprestaties als de functionele bruikbaarheid aanpakt. Een soortgelijke kap zorgt ervoor dat zelfs tijdens explosieven de rook tijdelijk in de behuizing wordt opgeslagen zonder de werkplaatsomgeving te vervuilen.
Managers geven prioriteit aan luchtkwaliteit, beschermen niet alleen hun personeel, maar verbeteren ook de productiviteit, verminderen de uitvaltijd en zorgen voor het beantwoorden van de regelgeving. De technologieën zijn volwassen, de economie is gunstig en de morele onduidelijk kunnen niet worden ontkend. Het is tijd om afscheid te nemen van giftige lucht, afzuigkap voor afzuigkap.
1. Wat is het belangrijkste verschil tussen een rookafzuigsysteem (FES) en algemene ventilatie?
Een rookafzuigsysteem (FES) vangt verontreinigingen op bij de bron voordat ze zich verspreiden, terwijl algemene ventilatie vervuilde lucht door de hele ruimte groendunt met frisse lucht. Het opvangen van bronnen is veel verwerking en vereist een lager energieverbruik.
2. Hoe gaat een afzuigkap van een hoogovenaftapgat om met extreme hitte en spatten van stevig ijzer?
De kap is verwarmd met thermische isolatiematerialen zoals keramische vezels of vuurvaste dekens. Deze materialen zijn bestand tegen direct contact met synthetisch ijzer (>1500°C) en erosie van slak, terwijl de temperatuur van het buitenoppervlak veilig blijft voor het personeel.
3. Kunnen industriële stofafzuigkappen achteraf worden ingebouwd in bestaande processen?
Ja. De meeste afzuigkappen zijn ontworpen met modulaire verbindingen. Er is echter een goede technische beoordeling nodig om ervoor te zorgen dat de aanzuigsnelheid en de kanaalafmetingen verbeterd met de nieuwe kapspecificaties. Door het achteraf bouwen worden de bestaande systeemprestaties vaak verbeterd.
4. Wanneer is naast deeltjesfiltratie ook een afgasbehandeling nodig?
Als de emissies gevaarlijke gassen bevatten zoals zwaveldioxide, waterstofchloride, ammoniak of vluchtige organische stoffen, kunnen roetfilters alleen deze niet verwijderen. Afgasbehandeling (wassers, adsorbers, oxidatiemiddelen) moet stroomafwaarts worden toegevoegd.
5. Welk onderhoud heeft de beweegbare deur van een hoogovenaftapgatafzuigkap nodig?
Regelmatige inspectie van deurafdichtingen, scharnieren en tegengewichtmechanismen. Controleer ook of er zich een slag rond de deurkozijn heeft opgehoopt. De deur moet vrij kunnen openen en sluiten. Eventuele schade aan de isolatie nabij de deuropening moet onmiddellijk worden gerepareerd om de opvangefficiëntie te behouden.
