Stoffilterpatronen vormen het hart van moderne industriële stofopvangsystemen. Deze ogenschijnlijk eenvoudige cilindrische componenten vervullen de cruciale taak van het scheiden van fijne deeltjes uit luchtstromen, en bepalen vaak of een faciliteit voldoet aan de milieueisen, de gezondheid van werknemers beschermt en kosteneffectief werkt. Maar achter hun ongecompliceerde uiterlijk schuilt geavanceerde materiaalwetenschap, precieze engineering en evoluerende technologie die de grenzen van filtratieprestaties blijft verleggen.
Door de cartridgetechnologie te begrijpen – van de moleculaire structuur van filtermedia tot geavanceerde coatingsystemen – kunnen facility managers en ingenieurs weloverwogen beslissingen nemen over systeemselectie, onderhoudspraktijken en optimalisatiestrategieën die de kosten verlagen en tegelijkertijd de resultaten voor het milieu verbeteren.

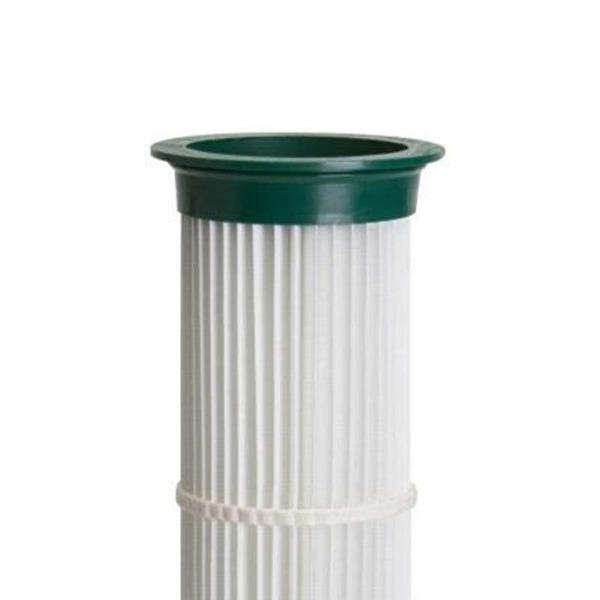

A stoffilterpatroon bestaat uit meerdere lagen technisch materiaal die aan elkaar zijn gehecht om een filterelement te creëren. In tegenstelling tot flatpanelfilters of traditionele zakfilters, hebben cartridges een geplooide constructie die het effectieve oppervlak voor het opvangen van deeltjes vergroot.
Het geplooide ontwerp is het bepalende kenmerk dat cartridges onderscheidt van andere filtertypen. Verticale plooien (doorgaans 20-40 per patroon) lopen van boven naar beneden, waardoor een gegolfd oppervlak ontstaat dat het beschikbare gebied voor het opvangen van deeltjes dramatisch vergroot. Eén enkele cartridge met een diameter van ongeveer 25 cm en een hoogte van 60 cm kan een filtratieoppervlak van 300 tot 500 vierkante meter opleveren, wat overeenkomt met meerdere flatpanelfilters met een veel kleinere voetafdruk.
De gelaagde constructie omvat:
Binnenste steunhuls: Stijve structuur die instorten onder drukverschil voorkomt
Primaire filtermedia: Hoofdlaag vangt fijnstof op
Secundaire lagen: Extra filteroppervlakken voor verbeterde efficiëntie en levensduur
Eindkappen boven en onder: Afdichtingselementen voorkomen bypass rond filtermedia
Lijmsystemen: Het aan elkaar hechten van lagen met behoud van de mediapermeabiliteit
De geplooide configuratie biedt verschillende prestatievoordelen ten opzichte van platte filters. Door het oppervlak 5 tot 10 keer te vergroten in vergelijking met vlakke panelen van vergelijkbare afmetingen, maken geplooide patronen een lagere aanstroomsnelheid mogelijk (luchtsnelheid over het filteroppervlak), waardoor de drukval wordt verminderd en de opvangefficiëntie wordt verbeterd. Een lager drukverlies betekent dat de systeemventilator minder vermogen nodig heeft om dezelfde luchtstroom te bereiken, waardoor het energieverbruik direct wordt verlaagd.
De compacte footprint is een ander groot voordeel. EEN stofafscheider van cartridges met geplooide elementen neemt aanzienlijk minder vloeroppervlak in beslag dan baghouse-systemen die een gelijkwaardige luchtstroom realiseren. Deze ruimte-efficiëntie heeft geleid tot wijdverbreide acceptatie in faciliteiten met een beperkt beschikbaar oppervlak.
Het filtermateriaal zelf – het materiaal dat daadwerkelijk stofdeeltjes opvangt – is waar de meeste innovatie op het gebied van cartridgetechnologie plaatsvindt. Verschillende mediamaterialen bieden verschillende prestatiekenmerken die geschikt zijn voor verschillende toepassingen.
Glasvezel was het oorspronkelijke patroonfiltermedium en blijft gebruikelijk voor algemene toepassingen. Glasvezelmedia zijn samengesteld uit willekeurig georiënteerde glasvezels gebonden met hars en bieden een goede chemische bestendigheid, hoge temperatuurbestendigheid (tot 260°C) en kosteneffectiviteit. Glasvezel heeft echter matige stofafgifte-eigenschappen en kan in bepaalde chemische omgevingen last hebben van alkalische aantasting.
Temperatuurbereik: tot 260°C continu
Chemische resistentie: Goed tegen de meeste zuren; beperkt tot blootstelling aan alkalische stoffen
Stofkoekvrijgave: Matig; Tijdens het reinigen kan er wat stof weer in het apparaat terechtkomen
Kosten: Laag tot matig
Typische toepassingen: Gieterijen, metaalbewerking, algemeen industrieel stof
Polyestervezels bieden verbeterde stofafgifte-eigenschappen vergeleken met glasvezel, waardoor de kracht die nodig is tijdens het reinigen van het filter wordt verminderd. Deze zachtere reiniging vermindert vermoeidheid van de filtermedia en verlengt de levensduur. Polyester verwerkt vocht beter dan glasvezel, maar heeft een lager maximaal temperatuurvermogen.
Temperatuurbereik: tot 150°C continu
Chemische resistentie: Goed tegen de meeste zuren en logen; beperkt tot sterke oxidatiemiddelen
Stofkoekvrijgave: Uitstekend; reinig heel gemakkelijk tijdens pulsgebeurtenissen
Kosten: Matig
Typische toepassingen: Farmacie, voedselverwerking, cementfabrieken
Polytetrafluorethyleen (PTFE) is een synthetisch fluorpolymeer dat als dunne coating op filtermedia-oppervlakken wordt aangebracht. De PTFE-coating zorgt voor een dramatische verbetering van het vrijkomen van stofkoeken; stof glijdt praktisch van het filteroppervlak af in plaats van dat er agressieve reiniging nodig is. Deze technologie heeft een revolutie teweeggebracht in de prestaties van het patroonfilter, vooral bij lastige stofsoorten.
Stofafgifte: Uitzonderlijk; minimale hechting, ongeacht het stoftype
Compatibiliteit met temperaturen: Media-afhankelijk (typisch 150-260°C, afhankelijk van basismedia)
Vochtbestendigheid: Uitstekende hydrofobe eigenschappen voorkomen vochtopname
Kosten: Hoog; aanzienlijke premie ten opzichte van ongecoate media
Typische toepassingen: Kleverig stof, natte processen, hoogfrequente reinigingsvereisten
De allernieuwste nanovezeltechnologie maakt gebruik van uiterst fijne synthetische vezels (vaak minder dan 1 micrometer in diameter) om ultradichte filteroppervlakken te creëren. Deze media bereiken een verzamelefficiëntie van 99,95-99,99%, waarbij deeltjes zo klein als 0,3 micron worden opgevangen. Nanovezelmedia vertonen ook een uitstekende stofafgifte en kunnen de filterreinigingsfrequentie aanzienlijk verminderen.
Inzamelingsefficiëntie: 99,95-99,99% voor deeltjes zo klein als 0,3 micron
Stofafgifte: Superieur; minimale reinigingskracht vereist
Filterlevensduur: Verlengd met 30-50% vergeleken met conventionele media
Kosten: Premium-prijzen; media-optie met de hoogste kosten
Typische toepassingen: Farmacie, elektronica, ultraschone omgevingen
Naast de basismediavezels hebben oppervlaktecoatings en behandelingen een dramatische invloed op de filterprestaties. Deze microscopisch dunne lagen veranderen de manier waarop stof interageert met filteroppervlakken.
De PTFE (Teflon)-coating zorgt voor een glad oppervlak waar stofdeeltjes zich niet gemakkelijk kunnen hechten. De coating wordt aangebracht door middel van elektrospray of andere precisiemethoden om een uniforme laag te creëren die doorgaans 20-50 micron dik is. PTFE-oppervlakken zijn inherent hydrofoob, stoten vocht af en voorkomen aankoeking van stof als gevolg van vocht.
De voordelen van PTFE-coating zijn aanzienlijk:
Dramatische verbetering van de stofuitstoot: De reinigingskracht van de taart vermindert met 50-70%
Verminderde reinigingsfrequentie: Pulsreiniging kan minder agressief zijn, waardoor de levensduur van de media wordt verlengd
Vochtbehandeling: Uitstekende prestaties in vochtige of natte procesomgevingen
Kleverige stofprestaties: Verwerkt chocolade, mineralen en lijmen die ongecoate media verblinden
Levensduurverlenging filter: 30-50% langere levensduur vergeleken met ongecoate media
Oleofobe coatings stoten oliën en lipiden af, waardoor wordt voorkomen dat met olie beladen stof aankoekt en filters verblindt. Deze coatings zijn bijzonder waardevol bij machinale bewerkingen waarbij aërosolen van metaalbewerkingsvloeistoffen samen met metaalstof hardnekkige stofkoeken vormen. Oleofobe coatings behouden hun effectiviteit, zelfs als basismedia vol raken met stofdeeltjes.
Sommige cartridges maken gebruik van elektrostatisch geladen vezeltechnologie om de opname van deeltjes te verbeteren. De ladingen trekken fijne deeltjes aan, waardoor de opvangefficiëntie voor submicrondeeltjes wordt verbeterd. Elektrostatische effecten blijven behouden, zelfs als statische ladingen geleidelijk verdwijnen gedurende de levensduur van het filter, waardoor dit een effectieve verbetering op de lange termijn is.
In farmaceutische toepassingen, voedselverwerking en cleanroomtoepassingen voorkomen oppervlaktebehandelingen die de microbiële groei remmen de filterkolonisatie door bacteriën en schimmels. Deze behandelingen elimineren microben niet, maar vertragen hun groei, waardoor de aanvaardbare levensduur van het filter wordt verlengd voordat microbiële besmetting moet worden vervangen.
Opkomende hydrofobe oppervlakken met nanotextuur bootsen de kenmerken van lotusbladeren na, waardoor een superhydrofoob effect ontstaat dat zowel vocht als fijne deeltjes afstoot met minimale reinigingskracht. Deze geavanceerde oppervlakken beloven de levensduur van het filter nog verder te verlengen en tegelijkertijd de energiebehoefte voor reiniging te verminderen.
De opvangefficiëntie meet welk percentage deeltjes dat het filter binnenkomt, wordt opgevangen. Een cartridge met een efficiëntie van 99,5% laat 0,5% van de binnenkomende deeltjes door. Dit ogenschijnlijk kleine percentage kan aanzienlijk zijn bij toepassingen met grote volumes.
De efficiëntie varieert afhankelijk van de deeltjesgrootte, waarbij de meeste cartridges minder efficiënt zijn in het opvangen van extreem fijne deeltjes (minder dan 1 micrometer). De efficiëntie verandert ook tijdens de levensduur van het filter. De efficiëntie neemt doorgaans toe naarmate stof zich ophoopt op het filteroppervlak en een extra filterlaag creëert, totdat de opgehoopte stofkoek zo dik wordt dat de lucht er omheen begint te stromen in plaats van er doorheen.
Drukval is de weerstand tegen de luchtstroom die door het filtermedium wordt gecreëerd. De aanvankelijke drukval met schone filters bedraagt doorgaans 2-5 inch waterkolom, afhankelijk van de mediaconstructie en de luchtstroomsnelheid. Naarmate stof zich ophoopt, neemt de drukval lineair toe totdat reiniging plaatsvindt. De maximaal toegestane drukval (doorgaans 15-20 cm waterkolom) activeert automatische reinigingscycli.
Het begrijpen van de drukval is cruciaal voor de energie-efficiëntie van het systeem. Een toename van de drukval met 2 inch vereist dat de ventilator ongeveer 15-20% meer stroom verbruikt. Regelmatige filtervervanging voordat de drukval buitensporig wordt, is een essentiële onderhoudsdiscipline die rechtstreeks van invloed is op de bedrijfskosten.
Gemeten in kubieke voet per minuut (CFM) of kubieke meter per uur (CMH), geeft de luchtstroomcapaciteit het volume stoffige lucht aan dat een patroon kan verwerken. De luchtstroomcapaciteit is afhankelijk van het filteroppervlak, de mediadoorlaatbaarheid en de aanvaardbare drukval. Eén enkele cartridge verwerkt doorgaans 300-1.200 CFM, afhankelijk van deze factoren.
Bij de systeemgrootte moet rekening worden gehouden met de gelijktijdige werking van alle emissiepunten plus een veiligheidsmarge voor toekomstige uitbreiding. Ondermaatse systemen kunnen de vereiste luchtsnelheid voor het opvangen van stof niet handhaven, wat resulteert in diffuse emissies en onvoldoende opvang.
De maximale continue bedrijfstemperatuur varieert per mediatype en coating. Glasvezels en hogetemperatuurpolyesters verdragen 250-260°C, terwijl standaardpolyester beperkt is tot 150°C. De PTFE-coating verandert niets aan de temperatuurlimieten van het basismedium, maar biedt superieure prestaties binnen deze grenzen. Het temperatuurvermogen van nanovezelmedia hangt af van de samenstelling van de basisvezel.
Korte temperatuurschommelingen boven de continue nominale temperatuur zijn aanvaardbaar (5-10 minuten boven de nominale temperatuur veroorzaken zelden blijvende schade), maar langdurig gebruik bij verhoogde temperaturen veroorzaakt een snelle degradatie. Temperatuurbeheer wordt van cruciaal belang in toepassingen met hoge temperaturen, zoals gieterijen en staalfabrieken.
Een hoge stofconcentratie put de filtercapaciteit sneller uit, waardoor frequentere vervanging nodig is. Fijn stof verstopt media sneller dan grof stof. Kleverige stofaanhechting vermindert de effectieve levensduur van het filter omdat een agressievere reiniging vereist is. Hygroscopisch stof dat vocht absorbeert, kan aankoeken en filters verblinden. Als u uw stofkenmerken begrijpt, kunnen realistische verwachtingen over de levensduur van filters worden voorspeld.
Continue werking op ontwerpcapaciteit zorgt voor een voorspelbare levensduur van het filter. Bij gebruik in deellast kan de levensduur van het filter worden verlengd door de stofbelasting te verminderen. Frequente start-stopcycli kunnen de levensduur verkorten als gevolg van drukpieken tijdens het opstarten. Temperatuurstabiliteit verbetert de levensduur van het filter; temperatuurschommelingen veroorzaken samentrekking en uitzetting van het medium, waardoor de vezelvermoeidheid wordt versneld.
Agressieve filterreiniging (overmatige pulsdruk of frequentie) vermoeit de mediavezels en verkort de levensduur. Onvoldoende reiniging, waardoor de drukval excessief kan stijgen, kan echter permanente verstopping van de media veroorzaken. Juiste reinigingsparameters – uitgebalanceerd om een redelijke drukval te behouden zonder de media te overbelasten – optimaliseren de levensduur van het filter.
Een slechte afdichting van de eindkappen maakt een bypass voor vuile lucht mogelijk, waardoor de effectieve levensduur van het filter wordt verkort door interne bypass in plaats van echte media-uitputting. Onjuiste cartridge-installatie, waardoor gaten ontstaan of de eindkappen beschadigd raken, ondermijnt de systeemprestaties vanaf de eerste dag.
Een hoge luchtvochtigheid kan het aankoeken van stof en de aantasting van de media versnellen. Extreme temperatuurschommelingen zorgen ervoor dat mediavezels onder druk komen te staan. Corrosieve atmosferen die zure of alkalische dampen bevatten, tasten media chemisch aan. Door de opvangapparatuur te beschermen tegen zware omgevingsomstandigheden wordt de levensduur van de componenten aanzienlijk verlengd.
Pulse jet-reiniging, de meest gebruikelijke methode voor het reinigen van cartridges, stuurt perslucht onder hoge druk in omgekeerde richting door het filtermateriaal. Deze reinigingsmethode is effectief en betrouwbaar. Voor optimale prestaties is echter een zorgvuldige kalibratie van de polsdruk en -frequentie vereist.
Polsdruk: Typisch 80-100 PSI perslucht; overmatige druk (boven 120 PSI) beschadigt media
Pulsduur: 50-200 milliseconden; langere pulsen verbeteren de reiniging niet, maar verhogen de mediastress
Reinigingsfrequentie: Geautomatiseerde systemen meten de drukval en activeren de reiniging wanneer de vooraf ingestelde drempel wordt bereikt, doorgaans elke 2-24 uur, afhankelijk van de toepassing
Timing van de magneetklep: Nauwkeurige werking van de klep is van cruciaal belang; versleten of slecht afgestelde kleppen zorgen voor onregelmatige reinigingspatronen
Moderne cartridgecollectoren bevatten drukvalsensoren die realtime monitoring bieden. Door de drukval in de loop van de tijd in kaart te brengen, worden trends in de filterprestaties zichtbaar. Als de drukval sneller toeneemt dan verwacht, duidt dit op mogelijke problemen:
Stofbypass: Een snelle drukstijging kan duiden op een defecte afdichting of een onjuiste plaatsing van de cartridge
Mediaschade: Gescheurd of doorboord filtermateriaal vertoont een plotselinge drukpiek
Vochtophoping: Nat stof verstopt media waardoor een overmatige drukstijging ontstaat
Storing in het reinigingssysteem: Onvoldoende reiniging maakt een progressieve drukstijging mogelijk
Vergelijking van de daadwerkelijke drukvalprestaties met historische uitgangswaarden brengt opkomende problemen aan het licht voordat er systeemstoringen optreden, waardoor proactieve onderhoudsplanning mogelijk wordt.
Pulse jet-reiniging is afhankelijk van schone, droge perslucht. Olieaërosolen uit luchtcompressoren bedekken de filtermedia en verminderen de reinigingseffectiviteit. Waterdamp condenseert op koude dagen en zorgt voor natte stofkoeken. Hoogwaardige luchtdrogers en filters op het persluchtsysteem zijn essentiële onderhoudsinvesteringen die de levensduur van de filters verlengen en storingen in het reinigingssysteem verminderen.
Verschillende strategieën verminderen de frequentie van filtervervanging:
Overmaat: Het specificeren van cartridges met een hogere capaciteit die bij een lagere luchtstroomsnelheid werken, vermindert de drukval en verlengt de levensduur met 20-30%
Voorfiltratie: Door grove deeltjes te verwijderen voordat ze de hoofdcartridges bereiken, worden dure cartridges voor fijne media beschermd
Kwaliteitsmedia: Premium PTFE-gecoate of nanovezelmedia kosten in eerste instantie meer, maar leveren een 30-50% langere levensduur en bieden uitstekende economische waarde
Milieucontrole: Het beheersen van de luchtvochtigheid en temperatuur in de opvangbehuizing vermindert problemen met het aankoeken van stof
Goede reiniging: Geoptimaliseerde pulsparameters handhaven de filterconditie zonder overmatige stress
De efficiëntie van schone cartridges weerspiegelt het inherente opvangvermogen van filtermedia. Terwijl het filter in werking is, verzamelt zich stof op het oppervlak, waardoor een stofkoek ontstaat die de efficiëntie daadwerkelijk verhoogt; het opgehoopte stof fungeert als een extra filterfase. Deze efficiëntieverbetering houdt gedurende een bepaalde periode aan, doorgaans weken tot maanden, afhankelijk van de stofconcentratie.
Naarmate de dikte van de stofkoek echter toeneemt, piekt de efficiëntie en neemt vervolgens geleidelijk af, omdat de hoge druk over de opgehoopte koek ervoor zorgt dat lucht steeds meer om het stof heen stroomt in plaats van er doorheen. Uiteindelijk bereikt het systeem de maximaal toegestane drukval, waardoor reiniging wordt geactiveerd. De reinigingscyclus verwijdert het meeste opgehoopte stof, waardoor de efficiëntie terugvalt naar de oorspronkelijke waarden van het schone filter, en de cyclus herhaalt zich.
De penetratie (percentage deeltjes dat onbehandeld doorgaat) neemt aanvankelijk af naarmate stof zich ophoopt, waardoor de hierboven genoemde efficiëntieverbetering ontstaat. De penetratie neemt echter weer toe naarmate de cakedikte toeneemt en de bypass aanzienlijk wordt. Het punt van de laagste penetratie (hoogste efficiëntie) treedt doorgaans op bij 60-80% van de maximaal toegestane drukval.
Deze relatie heeft praktische implicaties: het vervangen van filters voordat de maximale drukval wordt bereikt, zorgt voor een hogere gemiddelde efficiëntie gedurende de hele levensduur van het filter, zelfs als individuele cartridges theoretisch langer zouden kunnen werken.
Submicrondeeltjes (kleiner dan 1 micrometer) zijn bijzonder lastig te vangen. Hoewel de meeste cartridges een efficiëntie van 99% adverteren, is deze efficiëntie van toepassing op deeltjes in het bereik van 1-10 micrometer, waar opvangmechanismen (impact, onderschepping, diffusie) het meest effectief werken. De efficiëntie van submicrondeeltjes kan 5-10% lager zijn.
Voor toepassingen die uitzonderlijke submicroncontrole vereisen (farmaceutische productie, elektronica, ultraschone omgevingen), verbeteren nanovezelmedia met hun dichte vezelnetwerken de submicronvangst aanzienlijk.
Gieterijen, staalfabrieken en chemische processen bij hoge temperaturen genereren stof bij hoge temperaturen, waarvoor media nodig zijn die hun integriteit bij hitte behouden. Polyester- of glasvezelmedia met hoge temperaturen, bestand tegen 250-260°C, zijn essentieel. De PTFE-coating zorgt voor een superieure stofafgifte onder deze veeleisende omstandigheden.
Temperatuurbeheer – met behulp van isolatie of watergekoelde inlaatkanalen om de temperatuur van de inlaatlucht te verlagen – verlengt de levensduur van het filter bij hoge temperaturen. Door de inlaatlucht iets onder de maximale mediatemperatuur te laten afkoelen, ontstaat er een operationele marge voor temperatuurpieken tijdens productiepieken.
Chocoladestof in zoetwaren, hars in de houtbewerking en mineraalstof in de keramische productie brengen allemaal uitdagingen met zich mee: stof hecht zich sterk aan standaard filtermedia en vereist een agressieve reiniging die de media beschadigt. PTFE-gecoate of oleofobe media met superieure stofafscheidingseigenschappen blinken uit in deze toepassingen.
Bij hygroscopisch stof dat vocht absorbeert, voorkomt het voordrogen van de inlaatlucht of het verwarmde filterhuis de opname van vocht en het aankoeken. Sommige faciliteiten gebruiken cartridges met afvoervoorzieningen om vochtcondensatie op te vangen.
Natte maalprocessen en omgevingen met een hoge luchtvochtigheid zorgen voor met vocht beladen stof dat standaardmedia verstopt. De hydrofobe eigenschappen van PTFE-gecoate media voorkomen waterabsorptie. Sommige faciliteiten maken gebruik van patrooncollectoren met vochtafvoer om de overdracht van waterdruppels uit natte processen op te vangen.
Sommige chemicaliën vallen bepaalde filtermedia aan. Sterke zuren vereisen polyester- of PTFE-gecoate media; sterke alkaliën kunnen polyester beschadigen, waarvoor glasvezel nodig is. Beoordeling van de chemische compatibiliteit zorgt ervoor dat de mediaselectie past bij de specifieke chemische omgeving.
Strenge eisen op het gebied van reinheid in de voedingsmiddelen- en farmaceutische productie vereisen media met de hoogste efficiëntie. Nanovezelcartridges die voldoen aan ultraschone normen zijn standaard in deze industrieën. Antimicrobiële coatings voorkomen biologische groei die het product zou kunnen vervuilen of de filterprestaties in gevaar zou kunnen brengen.
Premium media (PTFE-gecoat of nanovezels) kosten 3-5 keer meer dan standaard glasvezelmedia. Uit analyse van de kosten per uur blijkt echter vaak dat premiummedia superieure economische waarde opleveren:
| Mediatype | Eenheidskosten | Verwachte levensduur (uur) | Kosten per bedrijfsuur | Reinigingscycli/jaar |
|---|---|---|---|---|
| Glasvezel | 100 | 2.000 | 0.05 | 4.380 |
| Polyester | 150 | 2.500 | 0.06 | 3.500 |
| PTFE-gecoat | 350 | 3.500 | 0.10 | 2.000 |
| Nano-vezel | 500 | 4.500 | 0.11 | 1.500 |
Uit deze analyse blijkt dat terwijl premium media alleen al hogere kosten per uur hebben voor het materiaal, de langere levensduur en de lagere reinigingsfrequentie de totale bedrijfskosten van het systeem verlagen als rekening wordt gehouden met energie, arbeid en slijtage van reinigingssystemen.
Vuile filters die een hoog ventilatorvermogen nodig hebben om de drukval te overwinnen, verbruiken aanzienlijk meer energie dan goed onderhouden systemen. Eén enkele cartridge die werkt met een excessief drukverlies (als gevolg van vertraagde vervanging) kan 1-2 kilowatt toevoegen aan het energieverbruik van het systeem. In continu werkende faciliteiten vertaalt dit zich jaarlijks in duizenden dollars aan onnodige energiekosten.
Verminderd persluchtverbruik: Voorzichtig reinigen van premiummedia vereist minder reinigingsdruk
Minder onderhoudsarbeid: Minder frequente vervangingen verminderen de arbeidsbehoefte
Verminderde slijtage van apparatuur: Een lagere drukval vermindert de belasting van ventilatoren en lagers
Verbeterde milieuprestaties: Consistent hoog rendement zorgt voor schonere afvoerlucht
Minder uitvaltijd van faciliteiten: Een langere levensduur van het filter betekent minder onderhoudsonderbrekingen
Een juiste cartridge-installatie voorkomt een bypass die de systeemprestaties in gevaar zou brengen. Belangrijke praktijken zijn onder meer:
Eindkappen inspecteren: Controleer vóór installatie of de eindkappen onbeschadigd zijn en de afdichtingen intact zijn
Schone behuizing: Verwijder vóór installatie stof en vuil uit de cartridgebehuizing
Correcte zit: Zorg ervoor dat de cartridge goed in de boven- en onderaansluitingen zit, zonder gaten
Pakkinginspectie: Controleer of de pakkingen aanwezig, correct geplaatst en onbeschadigd zijn
Bevestigingshardware: Zet eventuele bevestigingsmiddelen of klemmen goed vast, zonder ze te strak aan te draaien
Systeemdruktest: Controleer na de installatie of het systeem druk vasthoudt en geen lekkage vertoont
Cartridges zijn kwetsbaar ondanks dat ze er robuust uitzien. Ruw gebruik kan de interne steunhulzen beschadigen of microperforaties in de media veroorzaken die onopgemerkt blijven totdat tijdens druktests lekkages aan het licht komen.
Ga voorzichtig om met cartridges; vermijd vallen of ruwe stoten
Transport in beschermende verpakking om schade te voorkomen
Opslaan in een droge omgeving om vochtopname vóór installatie te voorkomen
Bescherm tegen extreme temperaturen die media of eindkapafdichtingen kunnen beschadigen
Gebruikte cartridges kunnen gevaarlijk stof bevatten dat een speciale behandeling vereist bij het weggooien. Volg de toepasselijke milieuvoorschriften voor stofverwijdering. Sommige industriële gebieden beschikken over gespecialiseerde faciliteiten voor de verwerking van gevaarlijk afval die filterpatronen en verontreinigde materialen accepteren. Een juiste verwijdering voorkomt milieuvervuiling en garandeert naleving van de regelgeving.
Als de drukval sneller stijgt dan de historische basislijn, onderzoek dan deze mogelijke oorzaken:
Verhoogde stofontwikkeling: Veranderingen in de productie of grondstof kunnen de stofbelasting verhogen
Stofbypass: Lekkende afdichtingen of onjuiste plaatsing van de cartridge zorgen ervoor dat vuile lucht wordt omgeleid
Mediaschade: Door scheuren of perforaties kan lucht worden omgeleid zonder stof te verzamelen
Onvoldoende reiniging: Een defect aan de magneetklep of problemen met de perslucht verhinderen een effectieve reiniging
Vochtophoping: Vocht of condensatie veroorzaken stofaankoeking
Zichtbaar stof dat uit de uitlaat voor schone lucht komt, duidt op een defect aan het filter. Oorzaken zijn onder meer:
Eindkapafdichting mislukt waardoor directe bypass mogelijk is
Perforatie of scheur in media
Incompatibele media voor het opgevangen stof
Extra groot systeem dat werkt met een te hoge aanstroomsnelheid
Als cartridges veel vaker moeten worden vervangen dan verwacht:
Controleer of de stofeigenschappen overeenkomen met de ontwerpspecificaties van het filter
Controleer de persluchtkwaliteit (olie, waterverontreiniging)
Auditreinigingsparameters (pulsdruk, frequentie, timing)
Onderzoek de installatie op veranderingen in de stofontwikkeling
Controleer de installatieprocedure en plaatsing van de cartridge
Patroonfilters gebruiken geplooide media in een compacte cilindrische configuratie, terwijl filterzakken gebruik maken van langwerpige stoffen zakken. Cartridges bieden superieure compactheid, doorgaans 5-10 keer meer oppervlakte op hetzelfde vloeroppervlak. Cartridges bieden over het algemeen een hogere efficiëntie en lagere bedrijfskosten vanwege een lagere drukval. Filterhuizen zijn beter geschikt voor toepassingen met een zeer hoge luchtstroom en maken individuele vervanging van de zakken mogelijk terwijl het systeem in werking is. De selectie hangt af van de beperkingen van de faciliteit en de toepassingsvereisten.
Het monitoren van drukval is de belangrijkste indicator. Wanneer de drukval in het systeem het door de fabrikant opgegeven maximum bereikt (doorgaans 15-20 cm waterkolom), is vervanging van het filter nodig. Sommige faciliteiten maken gebruik van op tijd gebaseerde vervangingsschema's in plaats van op druk gebaseerde vervangingsschema's, vooral in toepassingen waarbij de drukval moeilijk nauwkeurig te meten is. Vervang filters altijd voordat er verslechtering van de systeemprestaties optreedt.
Niet inherent, maar de cartridgeconfiguratie met superieure stofafgifte-eigenschappen en de beschikbaarheid van PTFE-coatings maakt cartridges beter geschikt voor uitdagende stofsoorten. PTFE-gecoate cartridges kunnen veel beter omgaan met vocht en kleverig stof dan ongecoate media. Voor zeer natte toepassingen kunnen natte collectoren nodig zijn, ongeacht het filtertype.
Basis glasvezelcartridges kosten ongeveer 100 stuks. Cartridges met PTFE-coating kosten 3 tot 4 keer meer, terwijl cartridges met nanovezels 4 tot 5 keer duurder zijn. Premiummedia verlengen de levensduur echter met 30-50% en verlagen de energiekosten door een lagere drukval, waardoor premiumopties vaak zuiniger worden gedurende de levensduur van de apparatuur, ondanks hogere initiële kosten.
Elk mediatype heeft een maximale continue temperatuurclassificatie. Bij gebruik boven de nominale temperatuur wordt de vezelafbraak versneld en wordt de levensduur van het filter verkort. Korte temperatuurschommelingen (minuten) boven de nominale waarde veroorzaken zelden blijvende schade, maar aanhoudende hoge temperaturen veroorzaken snel falen. Selecteer media met een temperatuurclassificatie die past bij uw toepassing en beheer indien nodig de inlaatluchttemperatuur via het systeemontwerp.
Standaard industriële cartridges zijn niet ontworpen voor wassen en hergebruik; Als u probeert ze te wassen, kunnen de interne steunstructuren en afdichtingen beschadigd raken. Sommige gespecialiseerde cartridges zijn ontworpen als wasbare elementen, maar deze zijn speciaal voor dat doel ontworpen. Gebruik altijd door de fabrikant goedgekeurde reinigings- en vervangingsprocedures.
Veelvoorkomende oorzaken zijn onder meer onjuiste installatie met bypass-lekken, vervuilde perslucht in pulsreinigingssystemen, toepassing op stofsoorten die niet compatibel zijn met de mediachemie, overmatige reinigingsdruk die media beschadigt, werken bij te hoge temperaturen, vochtabsorptie die stofaankoeking veroorzaakt, en ontoereikende omgevingscontroles in de behuizing. Door deze problemen aan te pakken, worden problemen voortijdig falen vaak opgelost.
De PTFE-coating aangebracht op hoogwaardige basismedia is uitstekend geschikt voor kleverig stof, toepassingen met vocht en hoogfrequente reinigingsscenario's. Nanovezelmedia blinken uit wanneer de hoogste efficiëntie (99,95%) vereist is of wanneer submicrondeeltjesbeheersing van cruciaal belang is. De keuze hangt af van uw specifieke stofeigenschappen, efficiëntie-eisen en budget. Raadpleeg specialisten voor toepassingen die de hoogste prestatieniveaus vereisen.
De filterpatroontechnologie blijft zich ontwikkelen en biedt industriële faciliteiten steeds effectievere oplossingen voor stofbeheersing. Als u de wetenschap achter mediamaterialen, coatingtechnologieën en prestatiekenmerken begrijpt, kunt u weloverwogen beslissingen nemen over systeemselectie en -optimalisatie.
De meest kosteneffectieve aanpak bestaat vaak uit het investeren in cartridges van hogere kwaliteit die werken in goed ontworpen systemen met uitstekende onderhoudspraktijken. Hoewel premiumcartridges in eerste instantie meer kosten, zorgen hun langere levensduur, lagere bedrijfskosten, superieure efficiëntie en lager energieverbruik vaak voor betere totale eigendomskosten dan voordelige budgetalternatieven.
De juiste installatie-, monitoring- en onderhoudspraktijken zijn net zo belangrijk als de mediaselectie. Zelfs de beste cartridges presteren ondermaats in slecht onderhouden systemen met defecte afdichtingen, onvoldoende reiniging of vervuilde perslucht. Door gedisciplineerde onderhoudsprogramma's op te zetten en opkomende problemen snel aan te pakken, maximaliseert u het rendement op uw investering in uw filtersysteem.
