Het drogen van cokes is een cruciaal proces in metallurgische en cokesfabrieken, maar brengt aanzienlijke operationele uitdagingen met zich mee. De droogovens produceren rookgas op hoge temperatuur, beladen met fijne deeltjes, naast sporen van zwavelverbindingen en zure damp. Deze complexe afvalstroom levert meerdere problemen op voor exploitanten van installaties.
Traditionele droge filtratiesystemen worstelen met deze omstandigheden. Hoge temperaturen kunnen de filtermedia beschadigen, terwijl de chemische samenstelling van de uitlaat de corrosie van de apparatuur versnelt. Veel faciliteiten worden geconfronteerd met het niet naleven van de milieuregels, wat leidt tot kostbare sluitingen en wettelijke boetes. Het onderhoud van apparatuur wordt frequent en duur, wat gevolgen heeft voor de algehele productie-efficiëntie en winstgevendheid.
Deze uitdagingen vereisen een robuustere oplossing die specifiek is ontworpen voor industriële omgevingen met hoge temperaturen en hoge stofbelasting. Dit is waar natte wastechnologie essentieel wordt voor moderne metallurgische activiteiten.
A cokes drogende natte gaswasser is een geïntegreerd milieucontrolesysteem dat speciaal is ontworpen voor toepassingen in metallurgische installaties en cokesfabrieken. Het systeem combineert stofopvang, temperatuurverlaging en voorlopige verwijdering van zwavelverbindingen in één enkel apparaat.

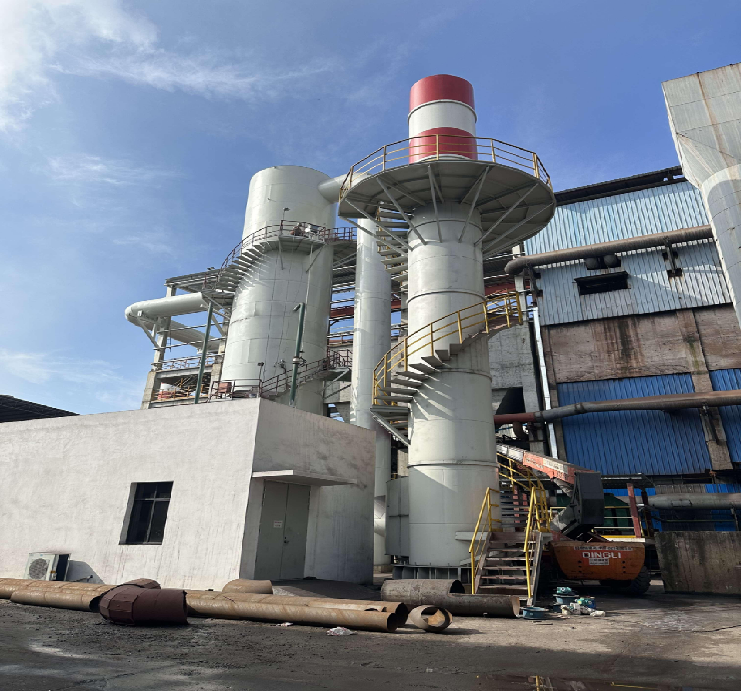

Het systeem bestaat uit een verticale stalen toren als primair contactvat. De toren beschikt over:
Meertraps interne spuitkoppen voor consistente vloeistofverdeling
Spiraalvormige inspectietrappen met veiligheidsplatforms voor toegang voor onderhoud
Inlaat- en uitlaatleidingsystemen voor rookgasgeleiding
Nevelverwijderingskamer om meegevoerde waterdruppels te scheiden
Bovenaan gemonteerde uitlaatpijp voor schone gasafvoer
Geïntegreerde circulatiewaterbehandelings- en terugwinningseenheid
Deze componenten werken samen als een complete oplossing uit één pakket, waarbij minimale montage ter plaatse en integratie met de bestaande productie-infrastructuur vereist is.
Deze technologie is specifiek geschikt voor:
Behandeling van uitlaatgassen van cokesovens en trommeldrogers
Droogwerkzaamheden voor staalslakken
Metallurgisch staartgasbeheer van sinterovens
Industriële stofopvang bij hoge temperaturen, waarbij gelijktijdige koeling vereist is
Begrijpen hoe een natte stofafscheider werkt, helpt verklaren waarom deze technologie superieur is voor toepassingen voor het drogen van cokes. Het proces omvat verschillende geïntegreerde fasen die gelijktijdig werken om een uitgebreide verbetering van de luchtkwaliteit te bereiken.
Fase 1: Intake en Contact - Heet rookgas uit cokesdroogapparatuur komt via de onderste inlaataansluiting de wassertoren binnen. De gassnelheid wordt geregeld om de contacttijd te optimaliseren zonder overmatige drukval in het systeem te creëren.
Fase 2: Vloeistofverneveling - Sproeisystemen met meerdere niveaus verdelen de wasvloeistof door de torenkamer. Het sproeipatroon creëert een dichte mist die het contactoppervlak tussen vloeistofdruppels en de binnenkomende gasstroom maximaliseert.
Fase 3: Deeltjesvangst - Stofdeeltjes botsen met waterdruppels en worden opgevangen. De temperatuurverlaging vindt snel plaats omdat gas met een hoge temperatuur warmte uitwisselt met de koelere wasvloeistof. De combinatie van natte opvang en verdampingskoeling maakt dit proces zeer efficiënt in vergelijking met droge methoden.
Fase 4: Mistafscheiding - Behandeld gas stijgt op door het misteliminatiegedeelte, waar centrifugale krachten en impact de meegevoerde waterdruppels verwijderen. Dit zorgt ervoor dat de uitblaaslucht voldoet aan zowel de milieu- als de veiligheidseisen.
Fase 5: Uitlaatafvoer - Gereinigd, gekoeld gas komt via de bovenste schoorsteen naar buiten met een aanzienlijk lagere temperatuur en deeltjesconcentratie, waardoor wordt voldaan aan de wettelijke nalevingsdrempels.
Fase 6: Waterrecycling - Met stof beladen wasvloeistof wordt afgevoerd naar de onderste opvangbak, waar de zwaartekracht de vaste stoffen scheidt. Helder water circuleert terug naar de sproeikoppen via speciale pompsystemen, terwijl bezonken slib periodiek wordt verwijderd voor een juiste afvoer.
Droge zakfilters zijn afhankelijk van mechanische scheiding en hebben te kampen met kritische beperkingen bij het drogen van cokes bij hoge temperaturen. Filtermedia worden boven bepaalde temperaturen snel afgebroken, waardoor constante vervanging nodig is en productieonderbrekingen ontstaan. Bovendien kunnen droge filters geen gassen koelen of zure dampcomponenten verwijderen.
Nat schrobben elimineert deze beperkingen. Water biedt inherente thermische capaciteit voor koeling, voorkomt degradatie van filtermedia en neutraliseert zure zwavelverbindingen chemisch. De technologie is bestand tegen extreme temperaturen die mechanische filters binnen enkele dagen na gebruik zouden vernietigen.
Bij het drogen van cokes ontstaat rookgas van vaak meer dan 200 graden Celsius. Dit temperatuurregime vernietigt mechanische filtratiesystemen binnen enkele uren. De natte wassingstechnologie werkt betrouwbaar over dit hele bereik en koelt gassen tot veilige afvoertemperaturen terwijl de structurele integriteit behouden blijft. Investeringen in apparatuur worden beschermd tegen schade door thermische degradatie.
Eén enkele eenheid voert tegelijkertijd drie cruciale functies uit: het opvangen van deeltjes, het koelen van uitlaatgassen en het voorbereidend neutraliseren van zure gassen. Dit elimineert de noodzaak voor afzonderlijke stofafscheiders, koeltorens en chemische behandelingssystemen, waardoor de kapitaaluitgaven en het benodigde vloeroppervlak aanzienlijk worden verminderd.
Het verticale torenontwerp met grote diameter is bestand tegen agressieve procesomstandigheden. De stalen constructie met optionele corrosiebestendige voering is geschikt voor zure zwavelverbindingen en gasstromen met hoge snelheid. Geïntegreerde onderhoudsplatforms en wenteltrappen bieden veilige toegang voor inspectie- en reparatiewerkzaamheden, waardoor stilstand en servicekosten worden verminderd. De substantiële fysieke structuur is bestand tegen vervorming onder thermische en drukcyclische spanning.
Systeemcapaciteit, interne configuratie en materiaalkeuze passen zich aan de specifieke fabrieksvereisten aan. Het verwerkingsvolume varieert van kleine hulpdrogers tot grote uitlaatsystemen voor primaire ovens. Materiaalspecificaties kunnen roestvrij staal, met rubber bekleed koolstofstaal of gespecialiseerde coatings omvatten op basis van corrosiviteitsbeoordeling en budgetparameters. Klanten ontvangen technische oplossingen in plaats van generieke apparatuur.
De stofconcentraties in de uitlaat voldoen consistent aan de wettelijke drempels zonder ingewikkelde controlelogica of frequente mediawisselingen. Het systeem handhaaft de naleving tijdens variërende productiesnelheden en schommelingen in de brandstofkwaliteit, waardoor boeterisico's en operationele onzekerheid worden geëlimineerd.
| Criteria | Natte wasser | Droge zakfilter |
|---|---|---|
| Temperatuurtolerantie | Tot 260 C | Tot 130 C |
| Frequentie van mediavervanging | Minimaal (geen) | Elke 12-24 maanden |
| Verwijdering van zuur gas | Ja (met additieven) | Nee |
| Geïntegreerde koeling | Ja | Nee |
| Operationele betrouwbaarheid | Hoog (90% uptime) | Matig (70-80%) |
| Waterverbruik | Matig (gerecycled) | Neene |
| Jaarlijkse bedrijfskosten | Lager (5-7K) | Hoger (15-20K) |
Deze vergelijking toont aan dat de natte wastechnologie superieure prestaties levert voor metallurgische toepassingen waarbij hoge temperaturen en hoge stofbelasting standaard bedrijfsparameters zijn.
Een juiste uitrustingskeuze vereist een uitgebreide beoordeling van uw specifieke bedrijfsomstandigheden. Ingenieurs hebben de volgende gegevens nodig om nauwkeurige voorstellen te ontwikkelen en bevredigende prestaties te garanderen:
Volumestroom van uitlaatgas (gemeten in kubieke meter per uur of CFM)
Inlaatgastemperatuurbereik en verwachte schommelingen
Stofconcentratie bij de inlaat (gram per kubieke meter of korrels per kubieke voet)
Analyse van de deeltjesgrootteverdeling en samenstelling van stof
Aanwezigheid en concentratie van chemische verbindingen (zwaveloxide, waterstofsulfide)
Beschikbare installatievoetafdruk en vrije hoogte
Kenmerken van de waterkwaliteit en beschikbaarheid in de faciliteit
Milieulozingsnormen die van toepassing zijn op uw rechtsgebied
Productieschema en vereist percentage systeembeschikbaarheid
Moderne leveranciers bieden uitgebreide, geïntegreerde oplossingen die de complexiteit van uw inkoopproces elimineren. Naast het hoofdwasschip omvatten de complete systemen:
Speciaal ontworpen inlaat- en uitlaatkanalen met de juiste dilatatievoegen
Centrifugaalcirculatiepompen geschikt voor continu industrieel gebruik
Geautomatiseerde spuitkopsproeiers voor uniforme vloeistofverdeling
Apparatuur voor het verzamelen en verwerken van slib
Elektrische besturingssystemen met temperatuur- en drukbewaking
Structurele ondersteuningsframeworks ontworpen voor de omstandigheden van uw locatie
Volledige technische documentatie en operationele handleidingen
Ondersteuning bij inbedrijfstelling en opleiding van personeel
Deze pakketaanpak vereenvoudigt de aanschaf, installatie en doorlopend beheer in vergelijking met het assembleren van componenten van meerdere leveranciers.
Succesvolle implementatie hangt af van een goede planning en uitvoering tijdens de installatiefase. De locatie moet voldoende funderingscapaciteit bieden voor het gevulde torengewicht, doorgaans variërend van 5 tot 15 ton, afhankelijk van de scheepsgrootte. Een goede afvoer voor de slibafvoer en waterafvoer is essentieel. Nutsaansluitingen voor elektriciteits- en watervoorziening moeten worden bevestigd voordat de apparatuur arriveert.
Verticale uitlijning van de torenstructuur is van cruciaal belang voor een evenwichtige interne stroomverdeling en optimale prestaties. Professionele installatieteams gebruiken precisie-instrumenten om de loodrechte uitlijning binnen de industrienormen te verifiëren. Goed afgedichte kanaalaansluitingen voorkomen het omzeilen van lucht en zorgen voor een efficiënte opvang.
Eenmaal operationeel vereisen systemen minimaal hands-on beheer. Operators moeten de inlaattemperatuur bewaken en de parameters binnen de ontwerpspecificaties houden. Manometers volgen de systeemweerstand en waarschuwen zo vroeg mogelijk voor mogelijke blokkades of operationele problemen. Het waterniveau in de opvangbak vereist periodieke visuele bevestiging. Een eenvoudige visuele inspectie op lekken of ongebruikelijke geluidspatronen helpt bij het vroegtijdig identificeren van onderhoudsbehoeften.
Maandelijks: Reinig de spuitmonden om de opbouw van mineralen te voorkomen, waardoor de verstuivingsefficiëntie afneemt. Inspecteer de pomplagers en afdichtingen op tekenen van slijtage.
Driemaandelijks: Slibverwijdering uit opvangbassin. Bemonster en analyseer gerecycled water op pH-balans en concentratie van corrosieremmers. Inspecteer toegankelijke interne oppervlakken op kalkaanslag.
Jaarlijks: Professionele inspectie van interne torenoppervlakken door gekwalificeerde technici. Vervanging van de pompafdichting als er sprake is van zichtbare slijtage. Volledige analyse van het waterbehandelingssysteem en eventuele vervanging van chemische additieven.
Dit preventieve onderhoudsschema kost doorgaans een vijfde van de kosten die gepaard gaan met noodreparaties en ongeplande stilstanden.
Het drogen van cokes brengt complexe uitdagingen op het gebied van de luchtkwaliteit met zich mee die verder gaan dan alleen het verzamelen van stof. De hogetemperatuuruitlaat bevat vluchtige organische stoffen, zwaveldioxide en fijne deeltjes die de naleving van de milieuwetgeving bedreigen. Een goed ontworpen en bediende natte wasser pakt alle drie tegelijk aan.
De reductie van fijnstof bedraagt doorgaans meer dan 95 procent wanneer deze is ontworpen voor specifieke stofconcentraties in de inlaat. De temperatuurverlaging van inlaat tot uitlaat bereikt 80-100 graden Celsius, wat de stroomafwaartse apparatuur ten goede komt en de thermische impact op de lokale luchtkwaliteit vermindert. De efficiëntie van de verwijdering van zwavelverbindingen varieert van 60-80 procent door oplossing in gerecycled water, waarbij verbeterde prestaties haalbaar zijn door de dosering van alkalische additieven.
Modern rookgaswastoren technologie omvat waterrecycling om de ecologische voetafdruk en operationele kosten te minimaliseren. Het verzamelde slib bezinkt in het bassin en wordt periodiek verwijderd, waardoor het afval wordt geconcentreerd tot een beheersbaar volume. Veel faciliteiten sturen dit materiaal met succes naar de juiste industriële afvalverwerkers in plaats van naar een stortplaats, wat de principes van de circulaire economie ondersteunt.
De kwaliteit van de waterafvoer verbetert voortdurend door het recyclingproces naarmate het sediment bezinkt en de zwevende deeltjes afnemen. De uiteindelijke waterafvoer vereist, indien nodig, doorgaans slechts een basisaanpassing van de pH voordat het in het milieu terechtkomt.
Milieuagentschappen over de hele wereld stellen specifieke lozingslimieten vast voor stof, temperatuur en chemische verbindingen uit industriële processen. De natte wastechnologie voldoet consequent aan deze vereisten of overtreft deze, en werkt doorgaans met een marge van 30 tot 40 procent onder de wettelijke drempels. Dit biedt een operationele buffer voor variaties in de productiesnelheid en veranderingen in de brandstofkwaliteit die anders schendingen van de naleving zouden veroorzaken.
Een compleet geïntegreerd nat wassysteem voor typische middelgrote verkooksingsactiviteiten vereist kapitaalinvesteringen in het bereik dat gewoonlijk wordt gerechtvaardigd door eisen op het gebied van milieuconformiteit en productiebeschermingswaarde. Hoewel de initiële systeemkosten hoger zijn dan eenvoudige alternatieven voor droge opvang, zijn de totale eigendomskosten aanzienlijk gunstiger voor nat wassen, wanneer ze worden geanalyseerd over een bedrijfsperiode van tien jaar.
De belangrijkste kostenfactoren zijn onder meer:
Scheepsconstructie en interne componenten: 40-45 procent van het totaal
Pompen, leidingen en hulpapparatuur: 25-30 procent
Bediening, instrumentatie en elektriciteit: 15-20 procent
Installatie, testen en inbedrijfstelling: 10-15 procent
Droge filtersystemen accumuleren aanzienlijke lopende kosten door filtervervanging, wat meerdere keren per jaar voorkomt bij toepassingen met hoge temperaturen. Natte wassers elimineren deze terugkerende kosten vrijwel volledig. De kosten voor het waterverbruik worden gecompenseerd door recyclingsystemen die 80 tot 90 procent van het circulerende volume terugwinnen en hergebruiken. Het elektriciteitsverbruik voor de werking van de pomp is bescheiden vergeleken met de persluchtbehoefte voor pulsreiniging van het droge filter.
Het jaarlijkse operationele kostenvoordeel van natte wassing bedraagt doorgaans 10.000 tot 15.000 munteenheden vergeleken met gelijkwaardige droge filtratiesystemen over een periode van vijf jaar. Deze besparingen alleen al rechtvaardigen de systeemkeuze puur op basis van economische analyse, voordat rekening wordt gehouden met de voordelen op het gebied van betrouwbaarheid en milieuvriendelijkheid.
Op milieuovertredingen staan straffen variërend van gematigde boetes tot sluitingsbevelen, afhankelijk van de ernst van het rechtsgebied. Productieonderbrekingen als gevolg van apparatuurstoringen kosten aanzienlijk meer dan routinematig systeemonderhoud. Verzekeringspremies weerspiegelen de operationele betrouwbaarheid en de geschiedenis van de naleving van de milieuwetgeving. Natte wassystemen verminderen alle drie de risicocategorieën tegelijkertijd en bieden financiële bescherming die verder gaat dan directe besparingen op de bedrijfskosten.
Het waterverbruik is afhankelijk van de systeemgrootte en de inlaatgastemperatuur, doorgaans variërend van 100 tot 500 liter per bedrijfsuur. Geïntegreerde recyclingsystemen geven echter 80 tot 90 procent van dit volume terug voor hergebruik, waardoor het nettoverbruik aanzienlijk wordt verminderd. De meeste faciliteiten ontdekken dat de behoefte aan suppletiewater verrassend bescheiden is, vaak minder dan 10-20 liter per uur, rekening houdend met de recyclingefficiëntie en verdampingsverliezen.
Werken zonder actieve spuitcirculatie zou snel leiden tot systeemschade door gascontact op hoge temperatuur met droge interne oppervlakken. Moderne systemen omvatten automatische uitschakelvergrendelingen die de productie stopzetten als de waterdruk onder het minimumniveau daalt. Deze bescherming voorkomt catastrofale schade en geeft operators de tijd om leveringsproblemen op te lossen voordat de productie opnieuw wordt opgestart.
De slibaccumulatiesnelheid is afhankelijk van de stofconcentratie in de inlaat en de systeemgrootte. Typische faciliteiten verwijderen bezonken materiaal maandelijks, hoewel sommige toepassingen met hoge stofbelasting wekelijkse verwijdering vereisen. Moderne opvangbekkens hebben schuine bodems en afvoerpoorten die het volledig legen vergemakkelijken zonder handmatige toegang tot besloten ruimtes. De meeste faciliteiten hebben een contract afgesloten met specialisten op het gebied van industrieel afval voor periodieke inzameling en correcte verwijdering.
Water alleen biedt een beperkt vermogen tot verwijdering van zwavelverbindingen, doorgaans een efficiëntie van 30-40 procent door eenvoudig oplossen. Verbeterde prestaties die een verwijderingsefficiëntie van 70-80 procent vereisen, vereisen de dosering van alkalische additieven om zure gassen chemisch te neutraliseren. Het toevoegen van natriumhydroxide of alkalische slurry is een standaardpraktijk in professionele systemen. Doseerapparatuur werkt automatisch op basis van uitlaatgasanalyse, waardoor het chemicaliënverbruik wordt geminimaliseerd terwijl de beoogde prestaties behouden blijven.
Natte wassystemen zijn aanzienlijk minder complex dan vergelijkbare droge filtratieopstellingen. De training vereist doorgaans 1-2 dagen praktijkgerichte instructie over de bediening van de pomp, het reinigen van de spuitmonden, procedures voor het verwijderen van slib en elementaire probleemoplossing. De meeste machinisten raken snel bedreven in routinematige onderhoudstaken. Professionele technische ondersteuning van leveranciers is beschikbaar voor complexere jaarlijkse inspecties of vervanging van componenten.
Te grote stofbelastingen verminderen de opvangefficiëntie matig en versnellen de ophoping van slib, waardoor een frequentere reiniging van het bassin nodig is. Moderne ontwerpen omvatten een capaciteitsmarge om typische operationele variaties aan te kunnen zonder significant prestatieverlies. Voor een duurzame werking boven de ontwerpspecificaties zal uiteindelijk echter een opschaling van het systeem of extra verzamelfasen nodig zijn om aan de eisen te blijven voldoen. Regelmatige controle door middel van stofmetingen aan de uitlaat zorgt voor een vroegtijdige waarschuwing als aanpassingen nodig zijn.
Natte wassersystemen werken relatief stil in vergelijking met droge collectoren met luide pulsreinigingsgebeurtenissen. De werking van de circulatiepomp en de gasstroom door de toren genereren geluidsniveaus die doorgaans lager zijn dan 85 decibel op afstand, wat voldoet aan de normen van de meeste industriële faciliteiten. Als er specifieke geluidsbeperkingen bestaan op de installatielocatie, kunnen er extra geluiddempende materialen worden toegevoegd.
Goed onderhouden systemen blijven doorgaans 15 tot 20 jaar succesvol functioneren voordat vervanging van grote onderdelen noodzakelijk wordt. De robuuste stalen constructie is bestand tegen operationele slijtage wanneer preventief onderhoud consequent wordt uitgevoerd. Sproeikoppen, pompafdichtingen en non-ferro interne componenten moeten mogelijk elke 7-10 jaar worden vervangen, afhankelijk van de waterkwaliteit en de chemische samenstelling van het verwerkte gas. Deze langere levensduur verbetert de economische prestaties op de lange termijn aanzienlijk in vergelijking met alternatieven die frequente vervanging vereisen.
